云南城市足球联赛信号接收调度与制作环节的方案设计与实现

云南广播电视台　李珺

摘要：随着城市足球联赛转播水平的不断提升，对信号制作与传输的稳定性、安全性提出了更高要求。该方案以滇超城市足球联赛为背景，针对接收环节的设计、实现与改造进行系统阐述。该设计的核心目的在于优化设备的物理运行环境，提升信号处理链路的可靠性，并构建完善的信号备份机制。通过对比迁移前后的运行情况与实际运维表现，论证了改造在提升设备运行可靠性、确保信号不中断分发以及优化转播调度效率方面的显著成效。该优化方案不仅为联赛的高清转播提供了坚实的硬件基础，也为同类转播系统的技术升级提供了可复制的经验。

关键词：城市足球联赛；安全播出；接收机；机房环境；主备矩阵；信号调度

1 引言

城市足球联赛作为受众广泛、影响力巨大的体育赛事，其转播质量直接关系到赛事品牌的塑造、赞助商权益的保障以及万千观众的观赛体验。在激烈的比赛进程中，任何一个技术环节的细微瑕疵——无论是画面的短暂卡顿、声音的瞬间中断，还是信号的突然劣化——都可能被观众敏锐察觉，进而影响观赛沉浸感，甚至引发对转播专业性的质疑。因此，“安全播出”（简称“安播”）始终是转播技术工作的最高准则，要求信号传输链路具备极高的稳定性和应急能力。

在转播技术链路中，接收机作为接收网络传输信号的第一道关口，承担着信号源接入的重任。它相当于整个制作系统的“听觉”与“视觉”入口，其工作状态的稳定性直接决定了后续画面是否连续、声音是否清晰，是保障安全播出的首要防线。基于此，对接收设备的部署环境、信号路由方式以及备份机制进行科学设计与持续优化，便成为提升整体转播质量的关键课题。

2 原方案设计与潜在隐患分析

在城市足球联赛转播系统建设的初期，由于缺乏可直接借鉴的成熟操作经验，加之当时的设计思路主要侧重于操作便利性与快速检查需求，我们将多台接收设备部署在了导控间内。导控间作为节目制作的核心区域，与监视墙、vMix 操作台等紧密相邻，技术人员在此可以随时观察设备面板指示灯状态，快速处理突发情况。这种布局在系统投用初期确实带来了一定的便捷性。

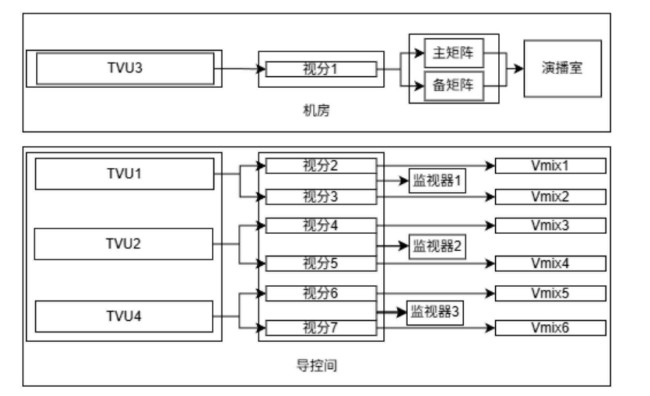

图 1　原方案系统示意图

图 1 展示了原方案的系统架构。在该设计中，承担大屏直播信号接收任务的 TVU3 接收机被安装于机房的标准机柜中，并直接接入信号调度矩阵，通过矩阵实现与演播室的信号调度。而承担小屏直播信号接收任务的 TVU1、TVU2 和TVU4 三台接收机，则出于操作方便考虑，被放置在导控间内侧的一个开放式可移动机柜中，未接入矩阵。信号传输路径如下：TVU1/2/4 接收到的直播流经解码后，通过 SDI 线缆直接接入小屏制作切换台的输入接口；若需要调用其中某一路信号至其他制作区，则需通过人工插拔线缆的方式重新路由。

这种设计虽能满足基本功能，但随着转播任务量的增加和对安播要求的提升，逐渐暴露出以下隐患：

1、环境温湿度波动大：导控间内密集部署了大量发热设备（切换台、监视器、工作站等），加上人员频繁进出，导致机柜内部温度随设备启停和外部环境变化而波动。尤其在赛事密集期，机柜局部发热加重，可能会导致接收机内部元器件老化，增加了宕机风险。

2、积灰严重，影响散热与接触可靠性：导控间作为开放式空间，日常维护、人员走动带来的灰尘极易在设备表面和散热风口处积聚。接收机长期运行后，电路板积灰、风扇堵塞、接口氧化等问题频发，不仅影响散热效率，还可能导致信号接触不良甚至静电短路［2］。

3、电磁干扰复杂：导控间内密集的电源线、视频线、控制线交织在一起，显示器、大屏处理器等设备产生丰富的电磁谐波。接收机处于这种复杂电磁环境中，其射频输入端容易感应干扰，导致解码后信号误码率上升。

4、布局分散，巡检维护不便：三台小屏接收机与大屏接收机分散在导控间和机房两个不同的位置，无法实现集中监控。同时，机柜空间狭小，设备堆积，散热死角多，也给线缆整理和故障排查带来困难。

3 改造实施过程

为解决上述隐患，保障城市足球联赛转播的安全性与可靠性，我们于赛事休赛窗口期启动了对接收设备部署方式的系统改造。改造的核心目标是将原位于导控间的 TVU1、TVU2、TVU4 三台接收机整体迁移至专业机房，并重新构建信号路由体系。整个实施过程严格按照技术规范分阶段推进，确保对现有播出任务的影响降至最低。

1、前期准备

在改造前，技术团队对机房可用空间、机柜容量、光收光发板卡设备等进行了详细评估，制定了设备迁移的初步方案。同时，根据新系统预期位置，提前采购了所需的高品质 SDI 线缆、BNC 接头、光纤跳线以及制作合适长度的 SDI 线，并对所有制作的线缆进行预通断测试，确保线缆质量。

2、设备下架并迁移

技术人员对导控间内的 TVU1、TVU2、TVU4 接收机进行断电、拆卸。拆卸过程中，对每台设备进行标识，记录其原有信号连接关系与配置参数。随后，使用专业清洁工具对设备内部及散热风扇进行除尘处理，并搬运至机房指定位置。

3、设备上架

将接收机按照预先规划的布局安装至机房标准机柜中。安装过程中确保设备水平放置、通风顺畅。同时将光发板卡布置到接收机同一机柜，以方便后续线路布设。

4、线路布设

按照原方案，将接收机的一、二两个通道分别对应不同的视分板卡，通过视分将信号送至光发机、主备矩阵。确认端到端的连接后，按顺序将 SDI 线缆、光纤线等逐一连接至对应接口。最后，将新增的线缆做上标识，方便后期巡检与维护。

5、系统加电与联调测试

所有连接完成后，对接收机进行通电。首先检查设备自检状态，确认风扇运转正常、指示灯显示正常；然后逐路测试信号接收情况，与前端发来的测试流进行比对，确保接收机解码正常；最后对 vMix 制作切换台进行调试，验证各接收机输出信号能够被正确路由至目标制作区，直至所有链路工作稳定、无异常。

4 新系统布局与优势分析

改造后的接收机部署方案如图 2 所示。TVU1、TVU2、TVU4 三台接收机全部迁移至机房标准机柜内，与原有 TVU3 并柜安装，所有接收机的 SDI 输出均通过高质量线缆统一接入核心信号调度矩阵。矩阵具备多路输入、多路输出能力，可将任一接收机信号灵活路由至大屏制作区、小屏制作区、技监区或备用通道。

新系统的布局与搭建主要呈现以下特点与优势：

1、标准化机柜布局，优化空间利用率

接收机采用 19 英寸标准机柜安装，上下留足 1U 散热空间，设备间整齐排列，标识清晰。机柜前后门均采用高密度网孔设计，配合机房整体气流组织，确保冷热通道分离，散热效率大幅提升。与原先导控间零散堆放相比，空间利用率更高且为后续设备扩容预留了充足位置。

2、恒温恒湿洁净环境，保障设备长期稳定运行

机房配备冗余精密空调系统，将温度恒定在 22℃±1℃，湿度控制在 45%±5%RH，完全符合电子设备长期运行最佳环境要求。接收机在此环境下运行，可显著降低因过热、积灰引发的硬件故障率，延长设备使用寿命［3］。

3、电磁兼容性优化，提升信号纯净度

机房布线严格遵循强弱电分离原则，所有信号线缆均采用高屏蔽专业线缆，并在机柜内通过接地铜排实现统一接地。射频输入端的电磁环境得到极大净化，为赛事直播制作提供了干净、稳定的信号源。

图 2　现方案系统示意图

4、主备信号调度体系，实现故障无缝切换

所有接收机输出均接入矩阵后，系统具备了真正的冗余调度能力。针对关键信号源（如主赛场直播信号），我们为其配置主、备两条路径：主路信号直接接入主矩阵 A 通道、备矩阵 A 通道；备路信号可经另一台接收机接入主矩阵 B 通道、备矩阵 B 通道［4］。这一机制通过信号主备和矩阵主备，规避了播出中断风险，提升了安播保障能力。

5、集中监控与灵活调度，提升运维效率

通过统一控制界面，技术人员可以在导控间网管电脑上实时查看所有接收机的信号锁定状态、信号强度、码流信息等，无需进入机房逐一检查。搭配上 TVU 自带的TVU MediaHub，当需要调整信号路由时，可以通过云分发的形式，灵活调度信号至不同的下游［5］。同时，技监信号也可通过矩阵任意调用至指定监视器，方便监看及随时抽检信号质量，提前预警劣化趋势。

5 结论

本次针对云南城市足球联赛转播系统的设计与改造，是一次以安全播出为导向、以环境优化为基础、以冗余调度为手段的系统性技术升级。通过将接收设备从环境复杂的导控间迁入恒温恒湿、洁净抗干扰的专业机房，并构建基于主备矩阵的灵活调度体系，消除了原有部署方式带来的环境隐患与调度僵化问题。

优化后的系统在运行稳定性、运维方便、信号调度方面均取得显著提升，有力保障了城市足球联赛直播信号的连续性与高质量，为观众呈现了更加流畅、清晰的观赛体验。此次改造不仅解决了当前痛点，也为未来转播技术的演进奠定了可靠的信号基础。在后续运维中，我们也将持续监测环境参数与系统运行日志，并定期开展主备切换演练，确保这套保障体系在极端情况下也能发挥关键作用，为城市足球联赛的持续发展保驾护航。
