在中国新闻技术工作者联合会2024年学术年会论文集中，济南广播电视台的于加涛和王敬伟发表了题为《济南马拉松赛直播信号传输技术探讨》的论文。该论文以2023年济南（泉城）马拉松为案例，深入分析了TVU方案在这一赛事直播中的创新应用，为行业提供了重要参考。
文章详细阐述了TVU方案的应用过程，通过6台摩托车携带TVU背包进行运动员跟拍信号回传，以及使用马车搭载TVU设备实时传输领跑方阵画面。这一技术方案解决了传统微波传输在复杂城市环境中既难以部署又容易受到干扰的问题。TVU方案在长距离、高强度赛事直播中展现出卓越的灵活性和稳定性，为行业探索更高效、更可靠、更集约的马拉松转播模式提供了重要启发和参考。小编特此转载，以飨读者。

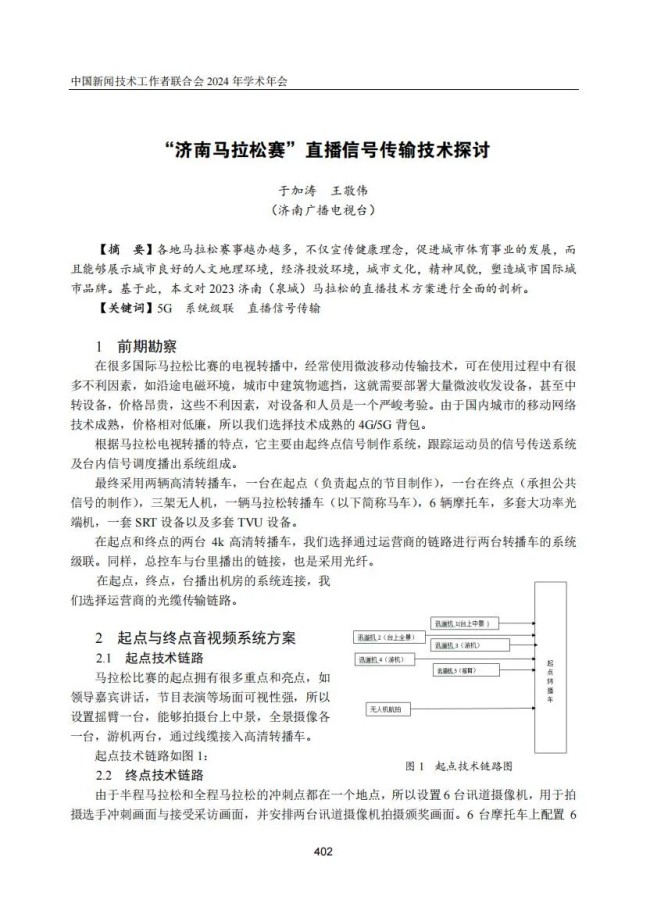

“济南马拉松赛”直播信号传输技术探讨
于加涛 王敬伟
（济南广播电视台）
【摘 要】各地马拉松赛事越办越多，不仅宣传健康理念，促进城市体育事业的发展，而且能够展示城市良好的人文地理环境，经济投放环境，城市文化，精神风貌，塑造城市国际城市品牌。基于此，本文对 2023 济南（泉城）马拉松的直播技术方案进行全面的剖析。
在很多国际马拉松比赛的电视转播中，经常使用微波移动传输技术，可在使用过程中有很多不利因素，如沿途电磁环境，城市中建筑物遮挡，这就需要部署大量微波收发设备，甚至中转设备，价格昂贵，这些不利因素，对设备和人员是一个严峻考验。由于国内城市的移动网络技术成熟，价格相对低廉，所以我们选择技术成熟的 4G/5G 背包。
根据马拉松电视转播的特点，它主要由起终点信号制作系统，跟踪运动员的信号传送系统及台内信号调度播出系统组成。
最终采用两辆高清转播车，一台在起点（负责起点的节目制作），一台在终点（承担公共信号的制作），三架无人机，一辆马拉松转播车（以下简称马车），6 辆摩托车，多套大功率光端机，一套 SRT 设备以及多套 TVU 设备。
在起点和终点的两台 4k 高清转播车，我们选择通过运营商的链路进行两台转播车的系统级联。同样，总控车与台里播出的链接，也是采用光纤。
在起点，终点，台播出机房的系统连接，我们选择运营商的光缆传输链路。
马拉松比赛的起点拥有很多重点和亮点，如领导嘉宾讲话，节目表演等场面可视性强，所以设置摇臂一台，能够拍摄台上中景，全景摄像各一台，游机两台，通过线缆接入高清转播车。起点技术链路如图 1：

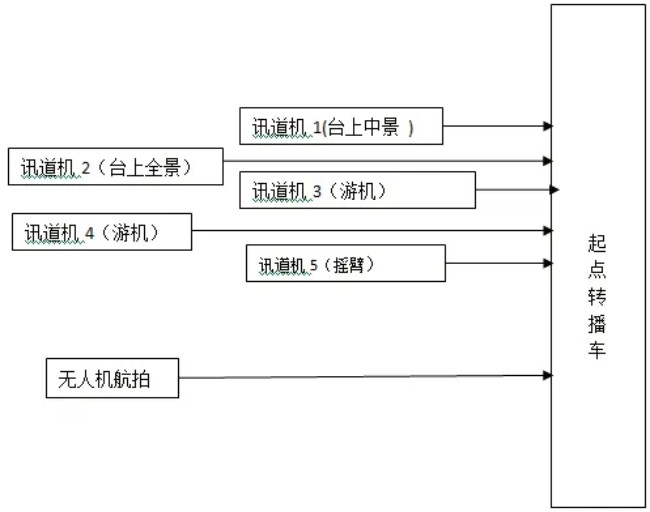

图1 起点技术链路图
由于半程马拉松和全程马拉松的冲刺点都在一个地点，所以设置 6 台讯道摄像机，用于拍摄选手冲刺画面与接受采访画面，并安排两台讯道摄像机拍摄颁奖画面。6 台摩托车上配置 6 名摄像，携带 TVU 背包，进行信号回传，马车跟拍第一方队，同样经过 TVU 背包进行信号回传。在终点使用 TVU 解码器将流信号转成 SDI 信号，接入终点转播车矩阵。终点技术链路如图 2。

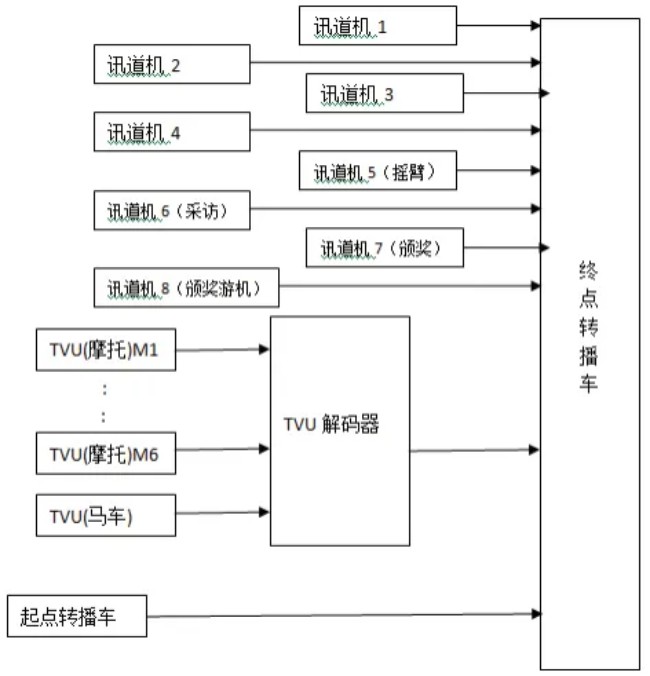

图2 终点技术链路图
无线通话系统全程覆盖，满足固定机位摄像，摩托车摄像，马车导播，出镜记者，总控车导演等各个工作岗位的通讯需求。
此次信号传输，为了应对突发情况，我们选择两种传输方式：一种是光纤链路传输，在起点，终点和台播出机房使用光端机，经运营商专线进行信号传输，即起点转播车 PGM 信号接入一台光端机 A，终点光端机 B 输出 SDI 信号至总控车，总控车 PGM 信号接入一台光端机 C，台播出机房一台光端机 D 输出 SDI 信号至播出矩阵。光纤链路传输如图 3：
图3 光纤链路图
第二种方式为互联网链路传输，在起点，一台 TVU 背包，终点和台播出机房放置 SRT 设备，经互联网进行信号传输，即起点转播车 PGM 信号接入 TVU，终点 TVU 输出 SDI 信号至总控车，总控车 PGM 信号接入一台 SRT，将信号变成流媒体，台播出机房使用另一台 SRT 设备接收流媒体转成 SDI 基带信号至播出矩阵。互联网链路传输如图 4：
互联网链路传输图
根据前期勘测，起点（大明湖）到终点（龙奥）物理距离为 14 公里，终点（龙奥）到台播出机房（千佛山）物理距离为 10 公里，考虑到运营商机房跳转的原因，光纤链路长度可能还要大于这个距离，台里原有的光端机没有承担过这么远距离的工作，为了更好的保障传输，我们决定租用裕宽 1 路双向 HD/SD-SDI/ASI 光端机一套，1 路 HD/SD-SDI/ASI 光端机三套，能够支持远距离信号传输，理论传输距离能达到 40 公里。
我们提前对两家运营商的光纤传输损耗进行测试，并且选用三种光端设备，测试结果如图5（收发衰减单位为 dBm）：

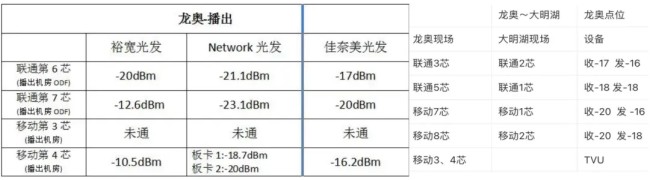

图5 信号传输对比图
经过测试数据，结合现场情况，将大明湖到龙奥选用裕宽双向光端机，移动链路，为主线路，TVU 设备为备用传输线路。
将龙奥到播出机房选用 Network，联通链路，为主线路，裕宽单向，移动链路为备线路 1，SRT 设备经互联网为备线路 2。
外场信号两路通过裸光纤链路传输至台内播控中心，一路通过互联网链路传输至播控中心。播控中心光端机完成基带信号的转换，互联网链路信号经 SRT 解码器后，转成 SDI 基带信号接入总控矩阵。
总控矩阵将外来信号源分别调度给文旅体育频道与天下泉城，完成电视直播与网络推流。总控机房信号调度如图 6：

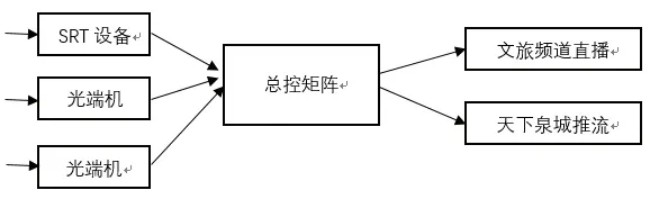

图 6 总控机房调度图
马拉松赛事直播涉及技术环节多，情况复杂，需要提前做好充足的测试与准备。不仅要提前勘探场地，更要提前进行技术交流，制定详细的技术方案。只有这样，才能把最美好的一面展现给大家，进一步增加人们对体育事业的热爱。
